STRAKON – program do tworzenia rysunków szalunkowych

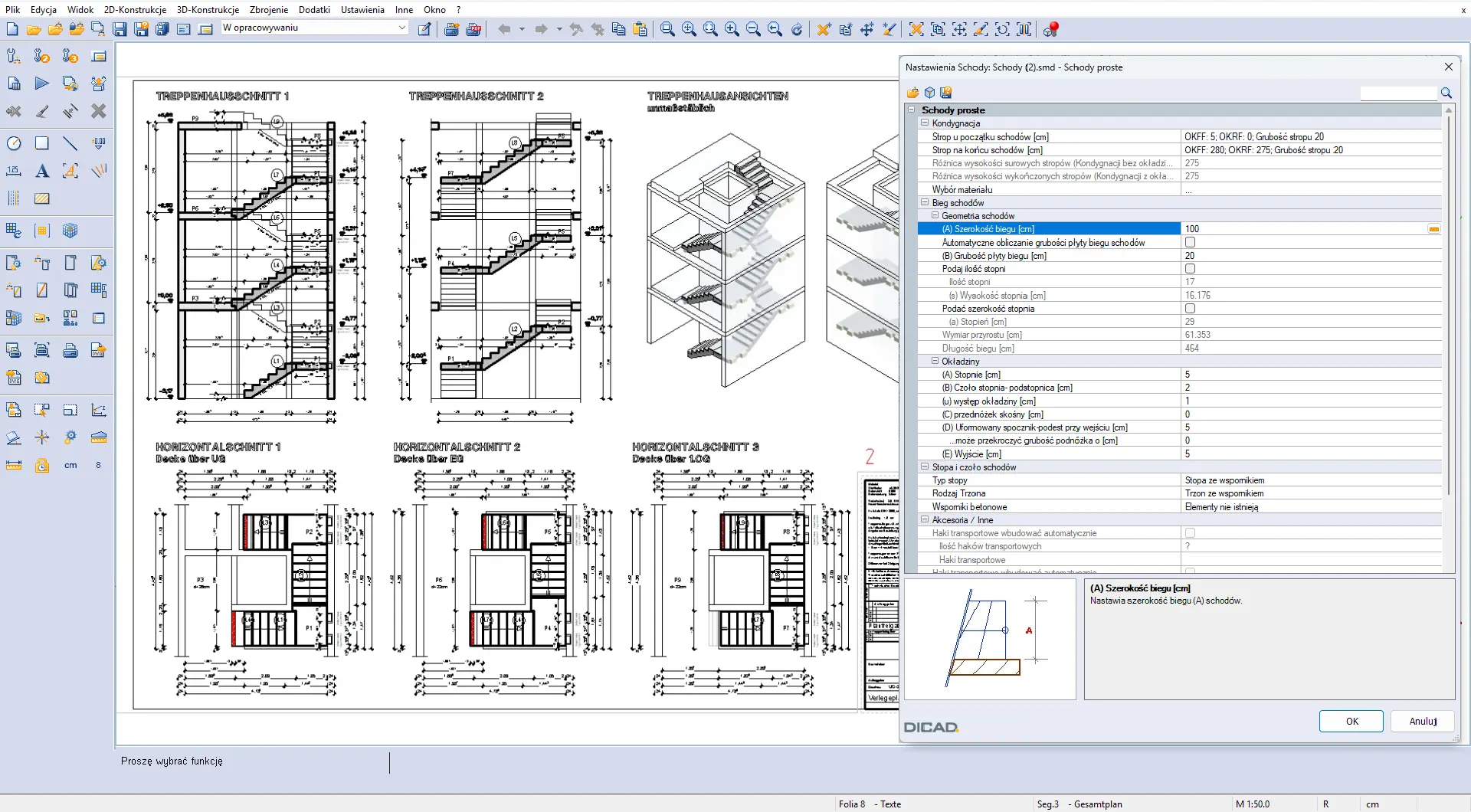

Parametryczne modelowanie klatki schodowej
Program STRAKON to zaawansowane narzędzie CAD stworzone specjalnie z myślą o inżynierach konstrukcji. Umożliwia szybkie, intuicyjne i wydajne tworzenie rysunków szalunkowych na podstawie wprowadzonego lub zaimportowanego modelu 3D. Istotną cechą programu do projektowania szalunków jest możliwość łatwego wprowadzania zmian w projekcie. Powinien on także oferować użytkownikom możliwość jednoczesnej współpracy nad wspólnym projektem.
Coraz większe znaczenie w branży budowlanej ma technologia BIM – również w projektowaniu szalunków czy zbrojenia. Dlatego program obsługujący BIM musi zapewniać sprawną komunikację z pozostałymi osobami biorącymi udział w procesie projektowania. Komunikacja taka odbywa się za pomocą ogólnodostępnych, otwartych formatów wymiany danych.
Proces projektowania, jak wiadomo, nie zawsze przebiega równomiernie, a modele 3D nie są dostępne od samego początku. Stąd oprogramowanie do generowania szalunków musi również pozostać w pełni wydajne w środowisku 2D. W takich sytuacjach nadal wykorzystanie mają podkłady PDF lub DWG/DXF. Dlatego STRAKON, pomimo rozbudowanego, niezależnego środowiska pracy 3D zachowuje pełną funkcjonalność także dla pracy w środowisku 2D – zarówno przy tworzeniu, edycji rysunków, jak i projektowaniu z wykorzystaniem podkładów.

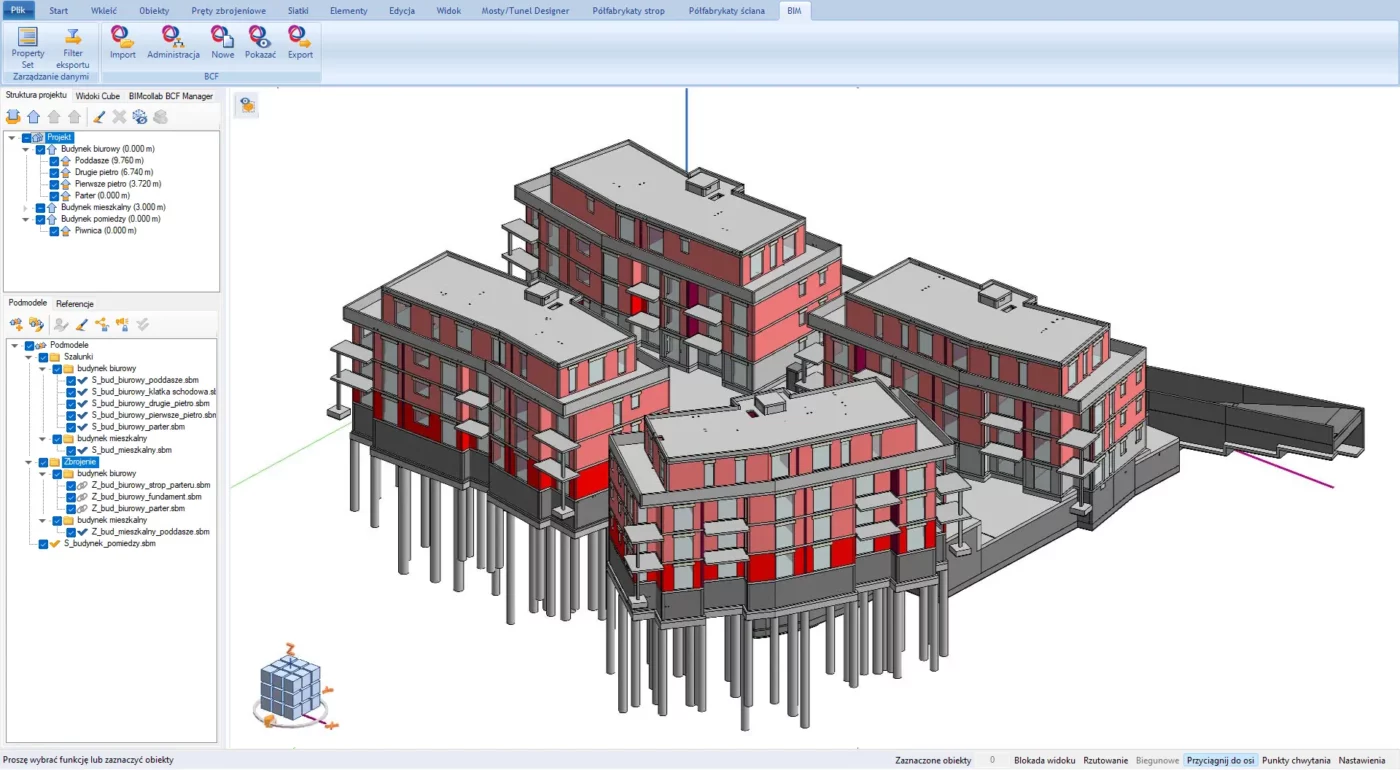

STRAKON to program, który pozwala w pełni uczestniczyć w projektach BIM, a jednocześnie oferuje rozbudowane funkcje 2D dla projektów realizowanych częściowo lub całkowicie poza środowiskiem 3D.
Jak zmieniło się tworzenie dokumentacji szalunkowej na przestrzeni lat?
Dawniej rysunki szalunkowe opracowywano bezpośrednio na arkuszach papieru lub kalki technicznej, a później przeniesiono tę metodę do programów komputerowych w niezmienionej formie. Oznacza to, że każdy przekrój czy rzut konstrukcyjny rysowany był wyłącznie w dwóch wymiarach (jak wcześniej na arkuszu papieru). Projektanci szybko przejęli nową metodę, gdyż dawała wcześniej niespotykaną elastyczność – łatwość edycji i możliwość cofania ostatnich zmian, kopiowanie i przesuwanie fragmentów rysunku.
Dziś projektowanie 3D i metodyka BIM są już mocno zadomowione w praktyce inżynierskiej. Generowanie rysunków z poszczególnymi widokami, rzutami czy przekrojami konstrukcji odbywa się automatycznie na podstawie stworzonego modelu 3D. Oznacza to, że teraz można znacznie szybciej utworzyć dowolną ilość rysunków mając do dyspozycji jeden model przestrzenny, który wraz ze wszystkimi elementami konstrukcyjnymi dokładnie odpowiada rzeczywistości. W wielu przypadkach podejścia takiego wymaga już sam inwestor, a biura projektowe dostrzegają wyraźne korzyści wynikające z zastosowania modeli 3D w procesie przygotowania dokumentacji.
Niezależnie od metod, niezmienne do dziś pozostaje jedynie to, że efektem końcowym pracy konstruktora musi być czytelna i poprawna dokumentacja techniczna. Ponadto coraz większe wymagania odnośnie skrócenia czasu projektowania i niedobór wykwalifikowanych pracowników powodują, że wszystkie czynności muszą zostać zrealizowane przez coraz mniejszą liczbę ludzi.
Kluczowe możliwości
- Elastyczne modelowanie 3D dowolnych elementów (wykraczających poza standardowe typy jak ściana, strop, słup czy belka)
- Możliwość rozszerzenia modelu o dane dostępne w procesie BIM, a także automatyczne tworzenie opisów na rysunkach

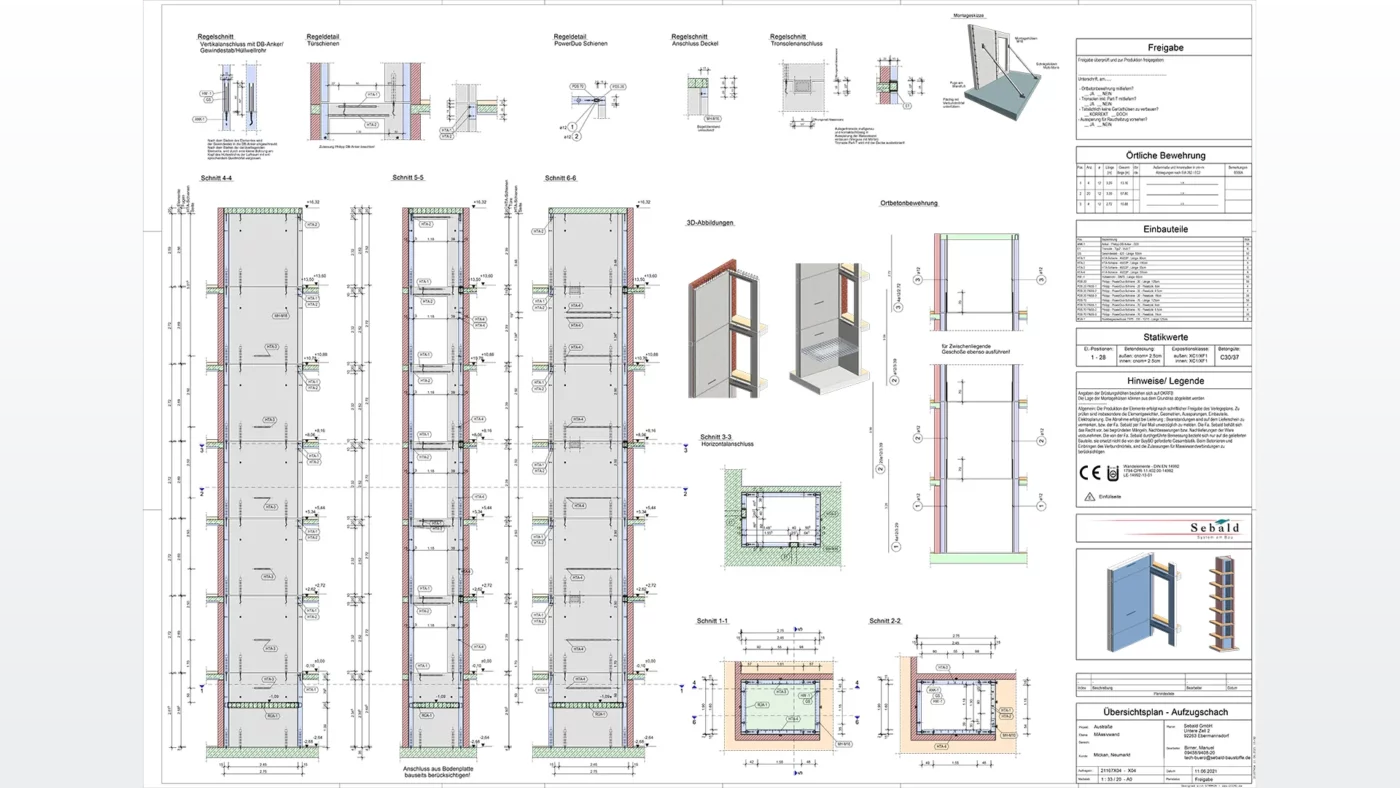

- Automatyczne generowanie z modelu 3D profesjonalnych, przejrzystych rzutów/przekrojów konstrukcyjnych z poprawnymi typami linii, grubościami, kreskowaniem i opisami
- Rozbudowana lista zestawień materiałowych na poziomie rysunku jak i całego projektu
- Pełna integracja z procesami BIM bez konieczności rezygnacji z rysowania 2D, gdy zajdzie taka potrzeba
