1. Automatyczne zwalnianie licencji online
Licencjonowanie online w Virtual Steel zostało rozszerzone o możliwość automatycznego zwalniania licencji po zakończeniu pracy z programem.

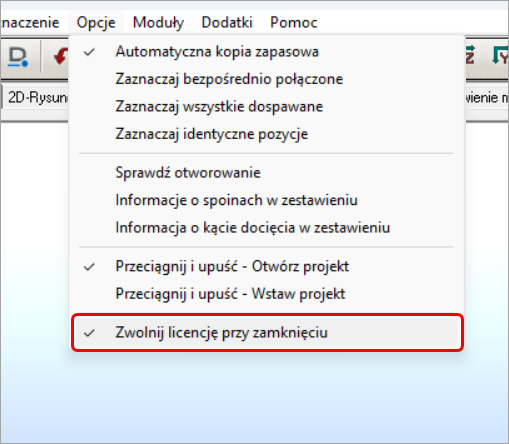

Po zamknięciu ostatniej uruchomionej instancji Virtual Steel licencja może zostać automatycznie zwolniona i stać się dostępna do wykorzystania na innym komputerze. Funkcję można włączyć w menu „Opcje”, a ustawienie zostaje zapisane na koncie użytkownika.
Podczas uruchamiania programu nadal wymagane jest połączenie z Internetem w celu aktywacji licencji. Jeżeli licencja nie została zwolniona, możliwa jest jednak dalsza praca w trybie offline.
Wybór koloru zaimportowanego elementu zewnętrznego.
2. Własne kolory elementów zewnętrznych
Elementy pochodzące z zewnętrznych źródeł, m.in. plików IFC, Strakon czy STL, mogą być teraz wyświetlane w wybranym przez użytkownika kolorze. Kolor można określić bezpośrednio we właściwościach elementu, co ułatwia rozróżnianie poszczególnych części modelu i pracę z dużymi konstrukcjami.

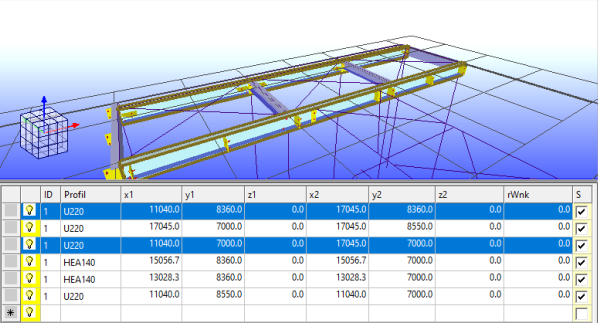

Tabela konstrukcji z wyświetlonymi wyłącznie widocznymi elementami na modelu.
3. Czytelna tabela elementów konstrukcji
Tabela konstrukcji wyświetlana pod oknem graficznym została zoptymalizowana tak, aby prezentować wyłącznie widoczne elementy. Dzięki temu nawet w przypadku rozbudowanych projektów użytkownik pracuje na znacznie bardziej przejrzystym zestawieniu. Dane można również łatwo kopiować do arkusza kalkulacyjnego, modyfikować poza Virtual Steel i ponownie wprowadzać do programu.

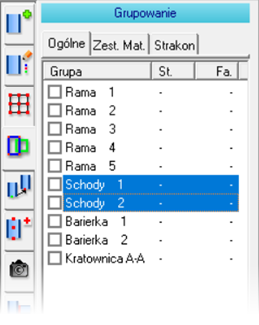

Jednoczesna edycja kilku grup elementów w zakładce "Grupowanie".
4. Wygodne zarządzanie grupami
Zarządzanie grupami elementów jest teraz znacznie szybsze. Można zaznaczyć wiele grup jednocześnie, a następnie przenieść je w górę lub w dół listy albo usunąć zbiorczo. Wystarczy zaznaczyć wybrane grupy przy użyciu klawisza Ctrl i skorzystać z menu kontekstowego. To niewielka zmiana, która znacząco ułatwia porządkowanie rozbudowanych projektów.

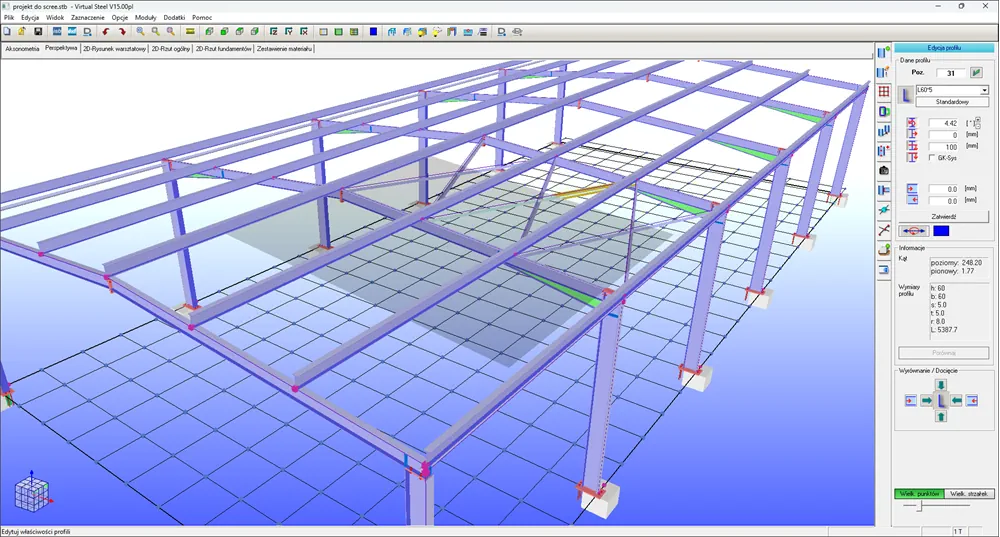

Dopasowanie profili do dowolnie wskazanej powierzchni na modelu 3D.
5. Możliwość dopasowania elementu do dowolnej powierzchni
Rozbudowano funkcję wyrównywania profili, zapewniając znacznie większą swobodę podczas tworzenia konstrukcji. Nowe rozwiązanie pozwala precyzyjnie wyrównywać każdą stronę profilu względem dowolnie wskazanej powierzchni, co znacznie ułatwia pozycjonowanie elementów.
Nowe opcje wyrównania i docięcia elementów na modelu.
Menu kontekstowe zostało wyposażone w opcję „Pokaż powierzchnię elementu”. Wskazana płaszczyzna jest prezentowana jako przezroczysta powierzchnia, dzięki czemu efekt wyrównania można łatwo ocenić bezpośrednio w widoku 3D.
Dodatkowe ikony w bocznym oknie edycji pozwalają szybko wyrównać profil względem wybranej strony, obrócić go o 90° oraz przyciąć jego początek lub koniec. W efekcie dopasowywanie profili w przestrzeni 3D jest bardziej intuicyjne i daje znacznie większą kontrolę nad geometrią konstrukcji.

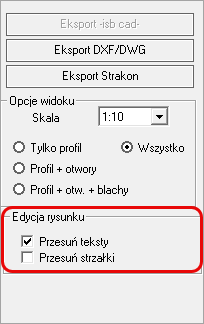

Nowe opcje edycji tekstów i linii oznaczeń na rysunku warsztatowym.
6. Szybsze rozmieszczanie opisów na rysunkach warsztatowych
Przesuwanie tekstów i linii oznaczeń na rysunkach warsztatowych jest teraz szybsze i wygodniejsze. Nie ma już potrzeby każdorazowego otwierania dodatkowego okna dialogowego.
Nowe opcje dostępne na prawym pasku narzędzi rysunku warsztatowego umożliwiają bezpośrednie przesuwanie tekstów oraz linii oznaczeń na widoku. Narzędzie pozostaje aktywne do momentu jego wyłączenia, dzięki czemu można swobodnie rozmieszczać kolejne elementy bez konieczności ponownego uruchamiania funkcji.

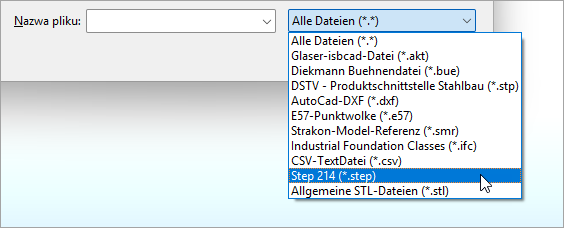

Możliwość importu plików w formacie STEP
7. Nowe możliwości importu
Wprowadzono nowy sposób zarządzania elementami graficznymi pochodzącymi z zewnętrznych źródeł. Nowe rozwiązanie wykorzystuje mechanizm odnośników zewnętrznych, który pozwala ograniczyć czas potrzebny na przygotowanie modelu do pracy.
- Efektywny import plików STL
Import plików STL został przebudowany i wykorzystuje nową technologię odnośników zewnętrznych. Dzięki temu również duże modele STL mogą być ładowane do Virtual Steel w ciągu kilku sekund. - Możliwość importu plików STEP
Virtual Steel 15 zyskał bezpośrednią obsługę formatu STEP, czyli popularnego standardu wymiany danych stosowanego w systemach CAD, szczególnie w inżynierii mechanicznej. Zaimportowane elementy są zarządzane jako odnośniki zewnętrzne. Po zakończeniu początkowego procesu konwersji dane graficzne są dostępne znacznie szybciej.

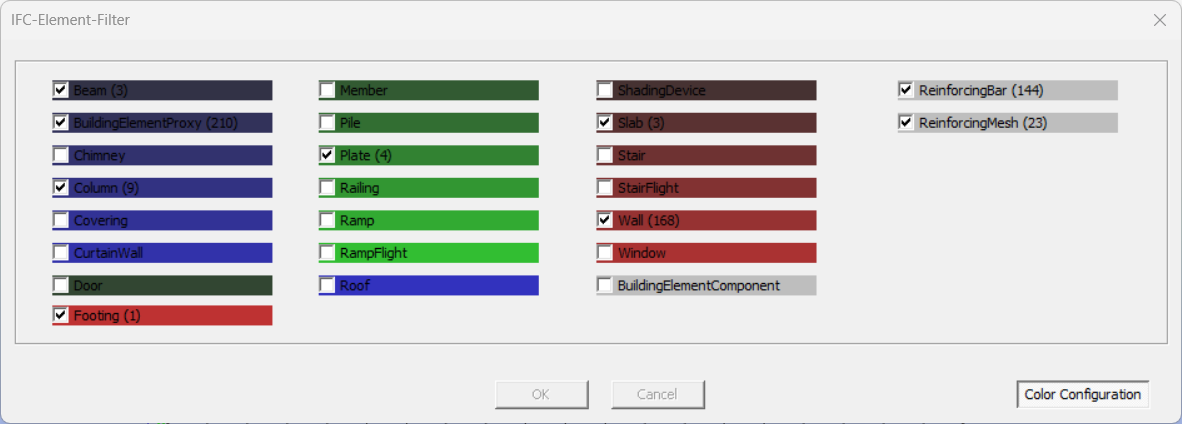

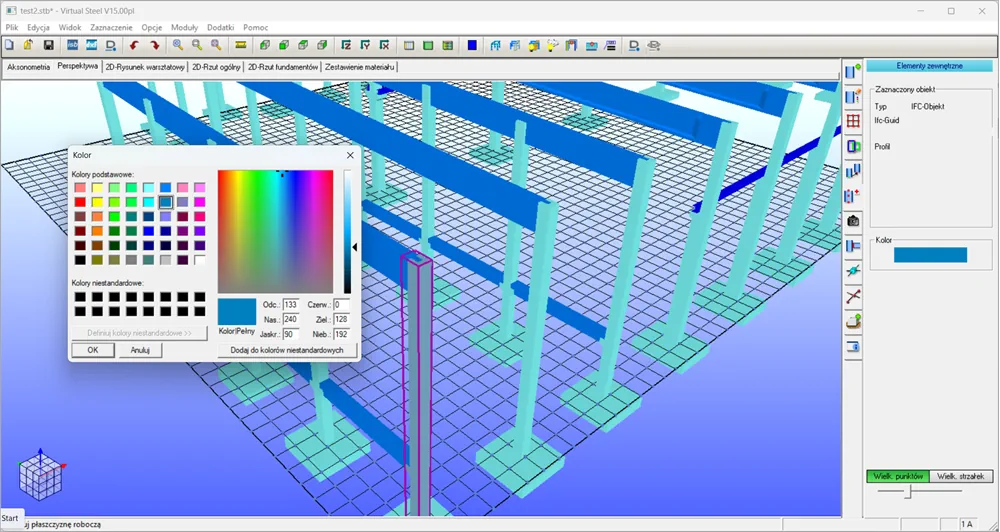

Okno dialogowe do wyboru kolorów importowanych klas IFC.
- Lepsza kontrola kolorów dla plików IFC
Rozbudowano również możliwości konfiguracji wyglądu elementów importowanych z plików IFC. Poszczególnym klasom obiektów można teraz przypisać własne kolory. Ustawienia są zapisywane w systemie, dzięki czemu importowane modele stają się bardziej czytelne.

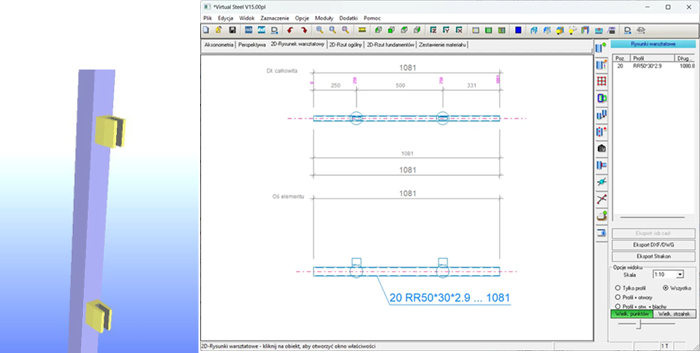

Uchwyty do szkła na modelu i rysunku warsztatowym.
8. Nowe elementy konstrukcyjne
- Uchwyty do szkła
Virtual Steel 15 umożliwia modelowanie uchwytów stosowanych do mocowania tafli szklanych w balustradach. Uchwyty mogą być przeznaczone do rur okrągłych, kwadratowych lub prostokątnych. Można również określić wymagane otwory montażowe. Elementy są prezentowane zarówno na rysunkach jak i uwzględniane w zestawieniach elementów.

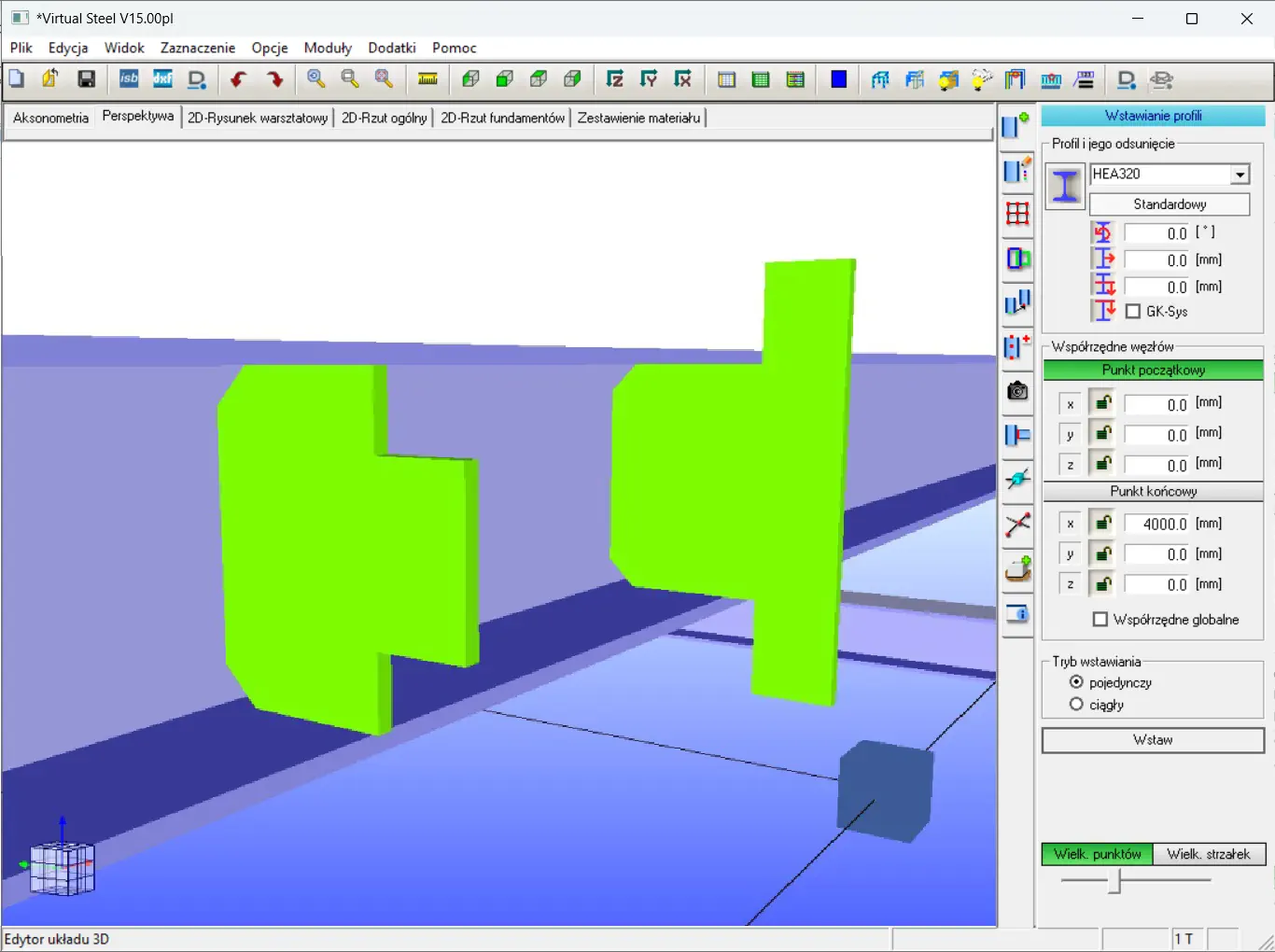

Blachy z wycięciami na modelu 3D
- Blachy z wycięciami
Od wersji 15 przykładki mogą być wyposażone w wycięcia dopasowane do mniejszego profilu belki. Element jest przyspawany do głównej belki podobnie jak usztywnienie, natomiast wycięcie po drugiej stronie zapewnia odpowiednie dopasowanie do łączonego profilu.

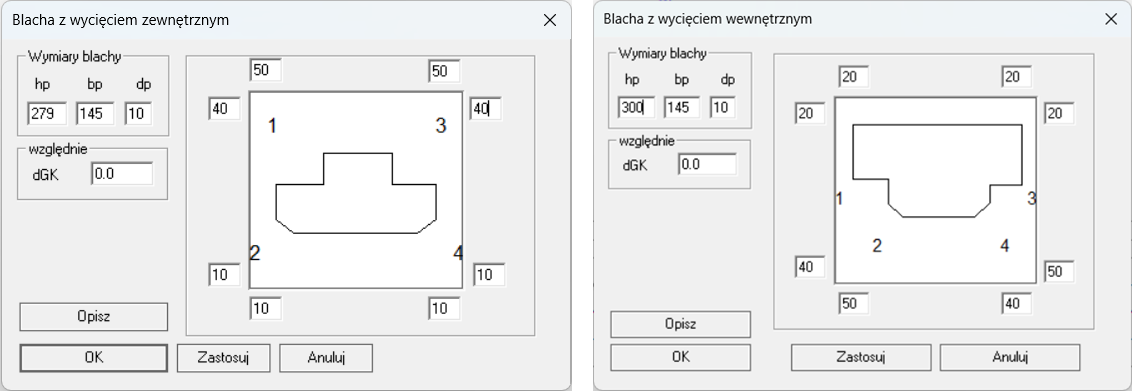

Okno dialogowe do edycji wycięć w blachach
W oknie dialogowym przykładki pojawił się nowy wybór kształtu blachy. Nowy typ przykładki dostępny jest w dwóch wariantach: z wycięciem zewnętrznym oraz wewnętrznym. Pozwala to lepiej dopasować kształt elementu do wymagań konstrukcji i sposobu wykonania połączenia.

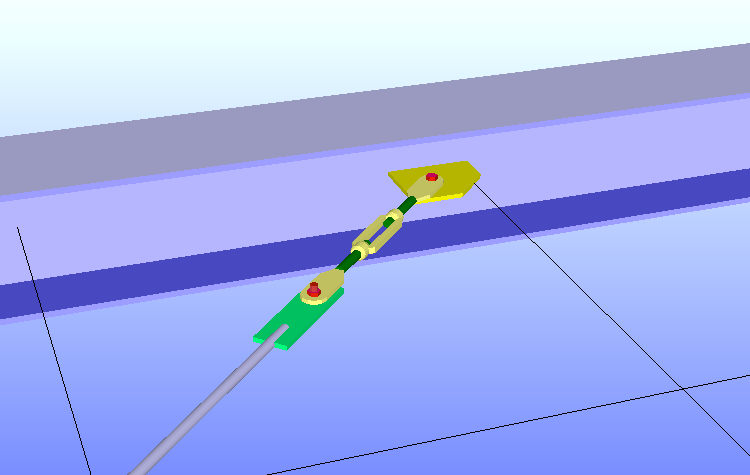

Połączenie na śrubę rzymską z płaskimi końcówkami.
- Śruby rzymskie z płaskimi końcówkami
Dodano nowy typ napinaczy z płaskimi końcówkami przeznaczonymi do połączeń śrubowych. W przeciwieństwie do śrub rzymskich wymagających przyspawania końcówek, nowe elementy mogą być stosowane jako gotowe komponenty. Krótki pręt gwintowany zakończony jest nawierconą płytką, która umożliwia bezpośrednie przykręcenie ściągu do blachy węzłowej lub blachy oczkowej.
Połączenie wspornika teowego do słupa.
9. Nowe makra połączeń
Otwarta technologia połączeń Virtual Steel pozwala szybko rozwijać bibliotekę programu i odpowiadać na potrzeby użytkowników. Kolejne połączenia mogą być dodawane do systemu i udostępniane wraz z kolejnymi aktualizacjami programu.

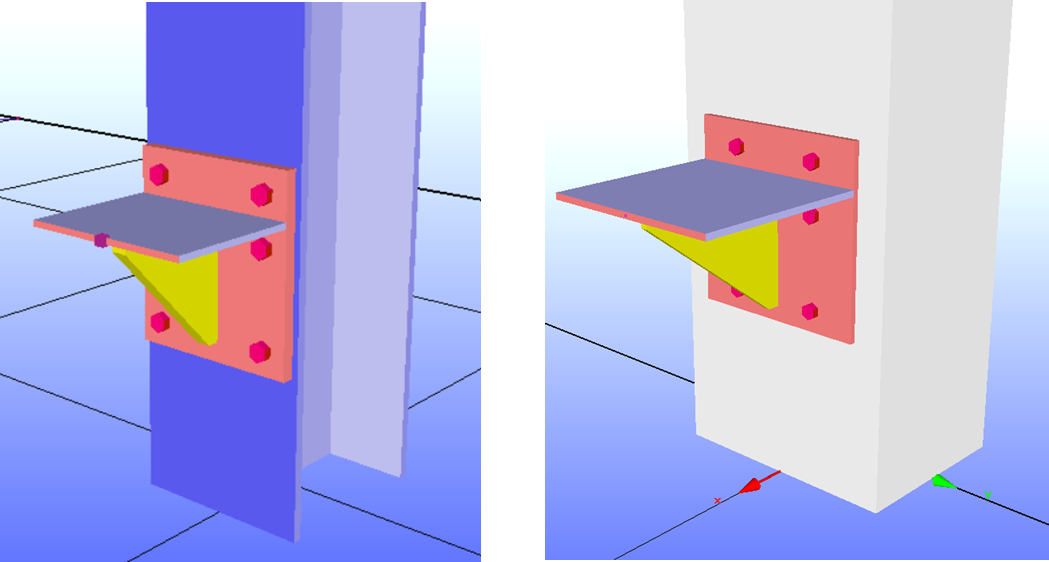

- Wsporniki
Nowe połączenie wspornika wykorzystuje płaski profil stalowy jako powierzchnię podparcia oraz trójkątną blachę węzłową przyspawaną od spodu. Takie rozwiązanie umożliwia jego połączenie zarówno z pasami profili konstrukcyjnych, jak i z powierzchniami elementów betonowych.

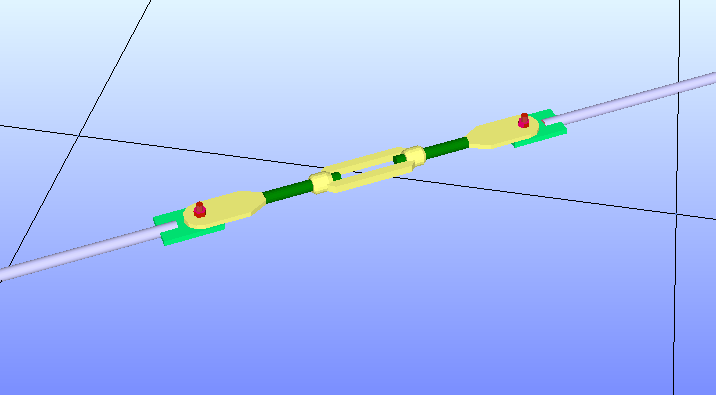

Połączenie na śrubę rzymską z końcówkami płaska-płaska.
- Połączenia na śrubę rzymską z płaskimi końcówkami
Dodano dwa połączenia wykorzystujące śruby rzymskie z płaskimi końcówkami, przeznaczone do stężeń wiatrowych. Jedno z nich łączy ściąg z profilem belki za pomocą blachy węzłowej. Drugie łączy dwa pręty stalowe okrągłe, z których każdy jest połączony z płaską końcówką za pomocą blachy oczkowej.

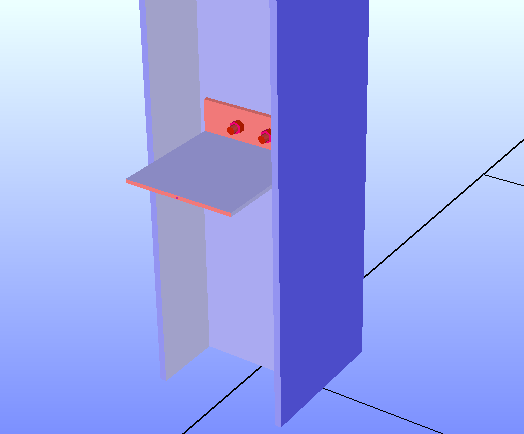

Połączenie blachy ze środnikiem słupa.
- Połączenie blachy ze słupem
Dodano kilka połączeń dla blach, podobnych do tych, które wcześniej były przeznaczone dla innych przekrojów profili. Do profilu blachy przyspawana jest blacha czołowa, która następnie umożliwia wykonanie połączenia skręcanego.

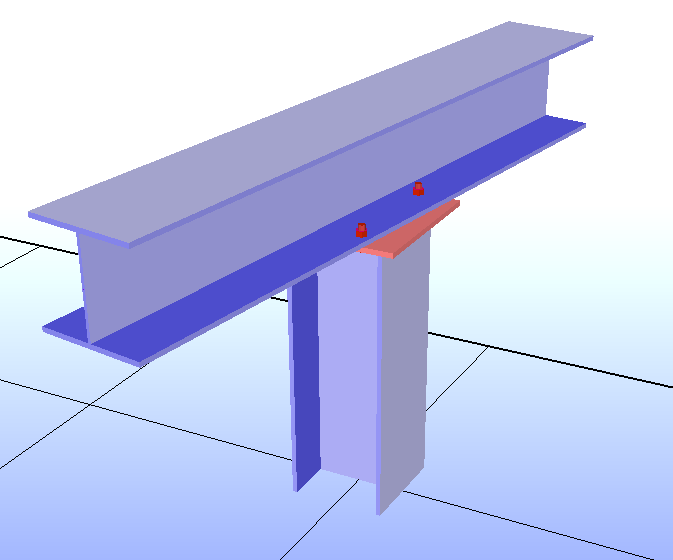

Belka ukośnie na głowicy słupa.
- Belka ustawiona ukośnie na głowicy słupa
Nowe połączenie umożliwia wykonanie połączenia belki ustawionej pod kątem na głowicy słupa. Blacha czołowa słupa posiada odpowiedni układ otworów, natomiast odpowiadające mu otwory w pasie belki są ustawione pod kątem.
Kątownik spawany do blachy.

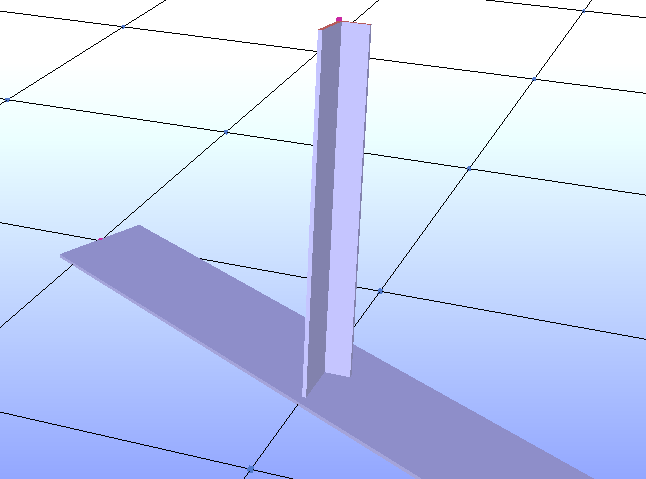

- Profil L spawany do blachy
Kątownik L może zostać przyspawany do blachy pod dowolnie wybranym kątem, zarówno w zakresie położenia, jak i obrotu. Rozwiązanie wykorzystuje tzw. cięcie złożone, pozwalając na dopasowanie geometrii połączenia do indywidualnych potrzeb konstrukcji.

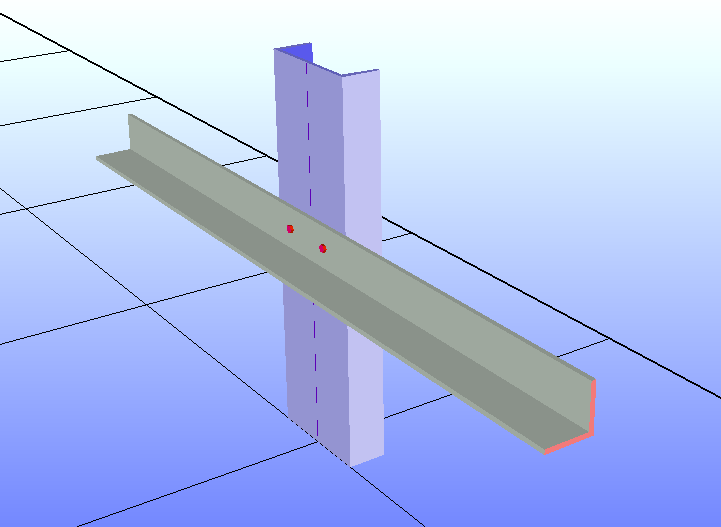

Kątownik mocowany do tylnej ścianki profilu U.
- Profil L mocowany do tylnej ścianki profilu U
Nowe połączenie umożliwia bezpośrednie skręcenie kątownika z tylną ścianką profilu U. Połączenie może być wykonane na długim lub krótkim ramieniu kątownika, zarówno na końcu profilu, jak i w dowolnym miejscu pomiędzy jego końcami.

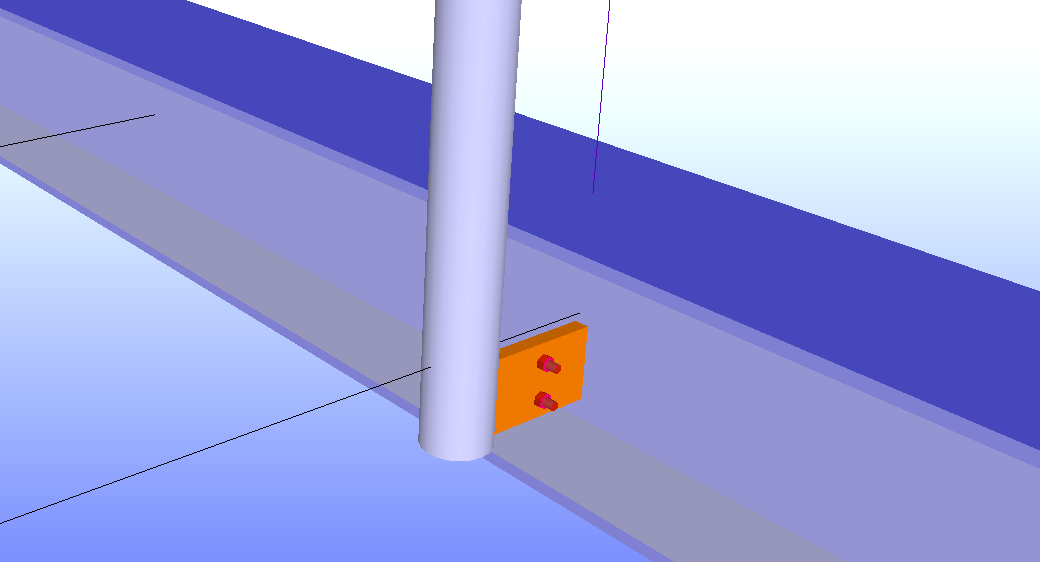

Połączenie śrubowe słupka rurowego do belki.
- Słupki rurowe z połączeniem blacha–blacha
Dla profili L, U i I oraz słupka rurowego można zastosować blachy zakładkowe, które następnie są łączone ze sobą za pomocą odpowiednio rozmieszczonych otworów.

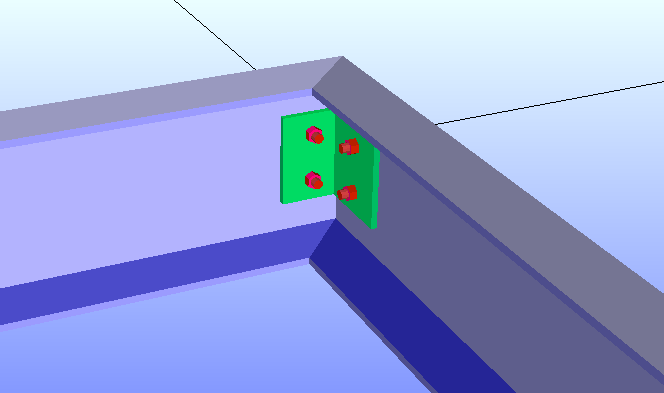

Połączenie profili U z kątownikiem wewnętrznym.
- Ukośne połączenie profili U z kątownikiem wewnętrznym
Połączenie pozwala na wykonanie profili U ustawionych względem siebie pod kątem prostym, z kątownikiem umieszczonym wewnątrz konstrukcji. Kątownik może być całkowicie skręcony lub przyspawany do jednego ramienia i skręcony z profilem U po drugiej stronie.

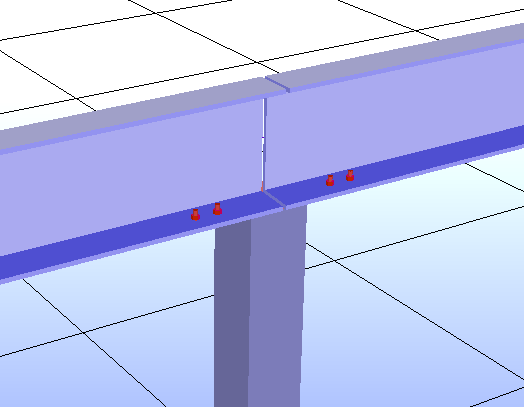

Połączenie profili U na słupie QR/RR.
- Połączenie profili U na słupie QR/RR
Uniwersalne połączenie pozwala na mocowanie profili U do słupa za pomocą blachy czołowej wystającej poza obie strony przekroju kwadratowego. Dodatkowo dwa profile U mogą zostać połączone ze sobą końcami na głowicy lub u podstawy słupa. W takim przypadku elementy korzystają ze wspólnej blachy czołowej, zachowując oddzielne układy otworów.
